UČENJE 7-SEG
CA • CC • Multipleksiranje • Kodiranje

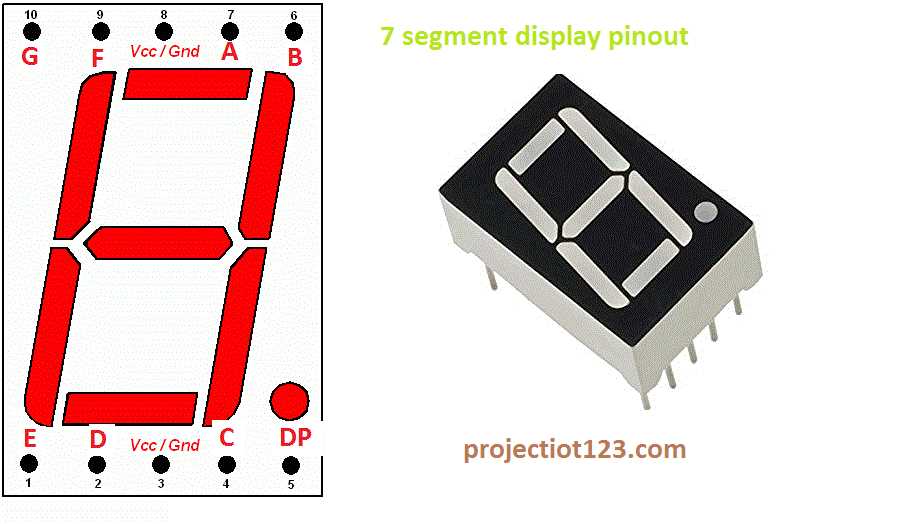

Šta je 7-segmentni displej?
7-segmentni displej je elektronski uređaj koji se sastoji od 7 LED dioda (označenih slovima a do g) i opcionalno tačke (dp). Koristi se za prikazivanje brojeva 0–9 i nekih slova (A, b, C, d, E, F).

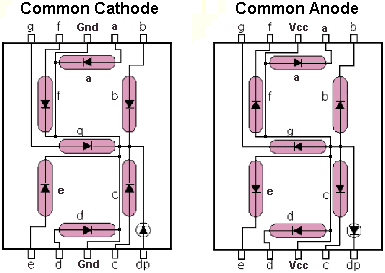

Common Anode (CA) vs Common Cathode (CC)
CA (Common Anode): Svi anodni (+) krajevi segmenata su spojeni zajedno na +V. Za paljenje segmenta, na katodu se daje 0 (LOW).
CC (Common Cathode): Sve katode (-) su spojene na GND. Za paljenje segmenta, na anodu se daje 1 (HIGH).
Hex kodovi za segmente
Svaki broj se kodira u binarnom/hex obliku. Evo najčešćih (za CA displej):
| Broj | Hex | Binarni | Segmente |
|---|---|---|---|
| 0 | 0x3F | 0111111 | a,b,c,d,e,f |
| 1 | 0x06 | 0000110 | b,c |
| 2 | 0x5B | 1011011 | a,b,d,e,g |
| 3 | 0x4F | 1001111 | a,b,c,d,g |
| 4 | 0x66 | 1100110 | b,c,f,g |
| 5 | 0x6D | 1101101 | a,f,g,c,d |
| 6 | 0x7D | 1111101 | a,f,g,e,c,d |
| 7 | 0x07 | 0000111 | a,b,c |
| 8 | 0x7F | 1111111 | Svi |
| 9 | 0x6F | 1101111 | a,b,c,d,f,g |
Za CC displej – inverzuj bitove!

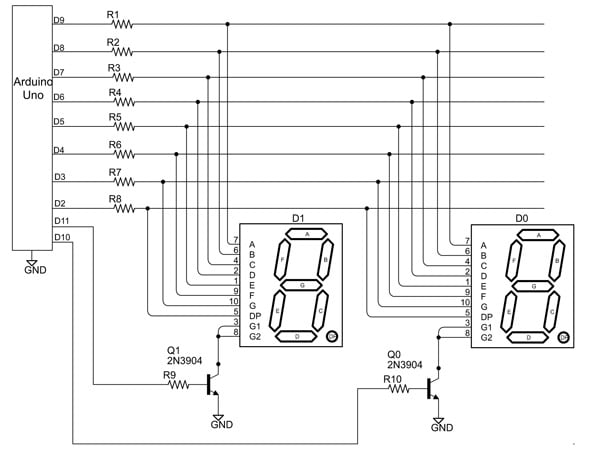

Multipleksiranje – više displeja
Kod više displeja (npr. 4-cifreni brojač), ne koristimo 4×8 = 32 pina.
Umjesto toga: multipleksiramo – brzo palimo jedan po jedan displej i postavljamo segmente.
- Frekvencija: > 50 Hz → oko ne vidi treperenje
- Štedi pinove: 7 (segmente) + N (broj displeja)
- Primjer: 4 displeja → 11 pinova umjesto 32
Praktični savjeti za kviz
- CA displej: Logička
0pali segment - CC displej: Logička
1pali segment - Multipleksiranje: Brzina > 1 kHz za glatko svjetlo
- Otpornici: 220–330Ω po segmentu
- Driveri: 74HC595, TM1637, MAX7219
